Moldes de fundición a presión Ejemplo de cliente

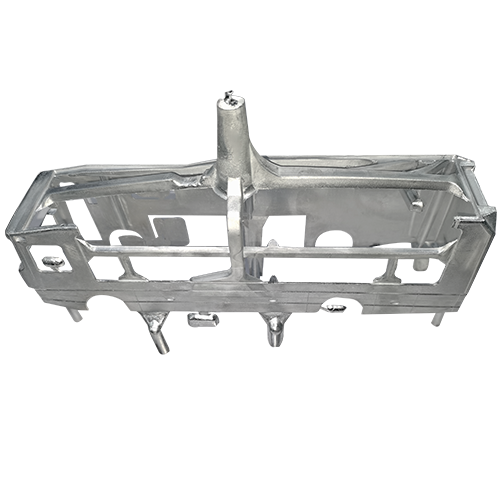

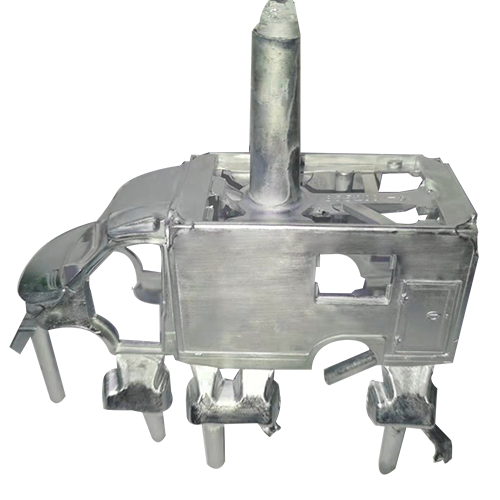

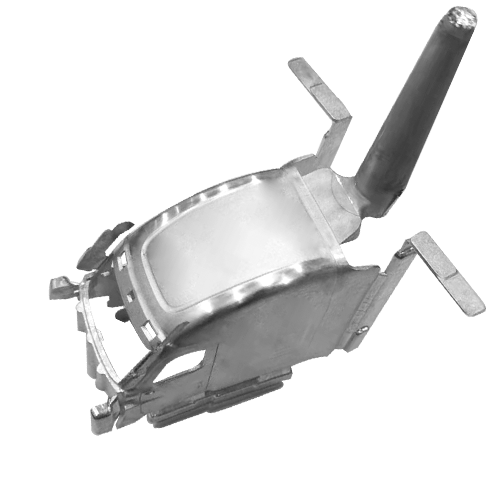

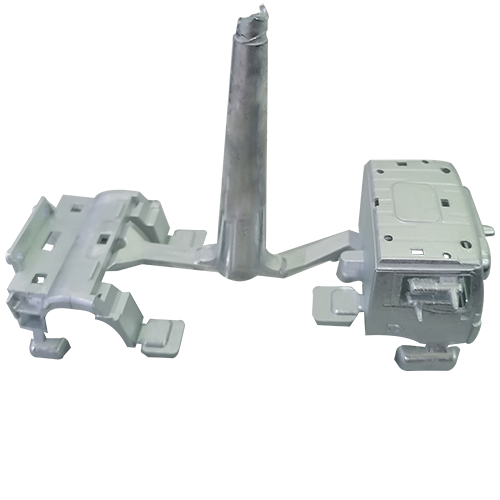

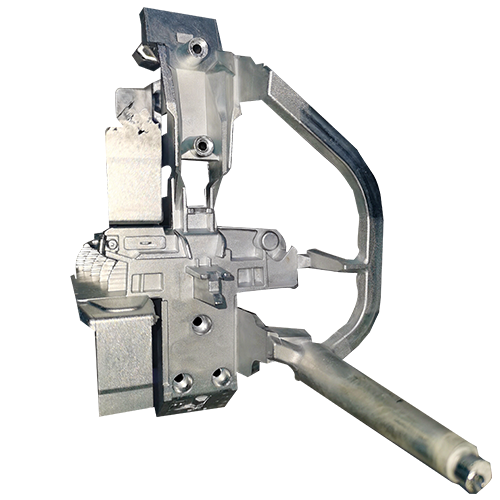

Estas piezas de aleación de zinc se utilizan en un modelo a escala de alta clase con un espesor de pared más delgado (1 mm). El cliente solicitó una superficie de apariencia estricta (la parte necesita ser recubierta con el proceso de pulverización electrostática después de la fundición a presión), el molde funciona en la máquina de fundición a presión de alta velocidad, 1,5 millones de vida del molde por lo menos y debe ser sin flash alrededor de la parte.

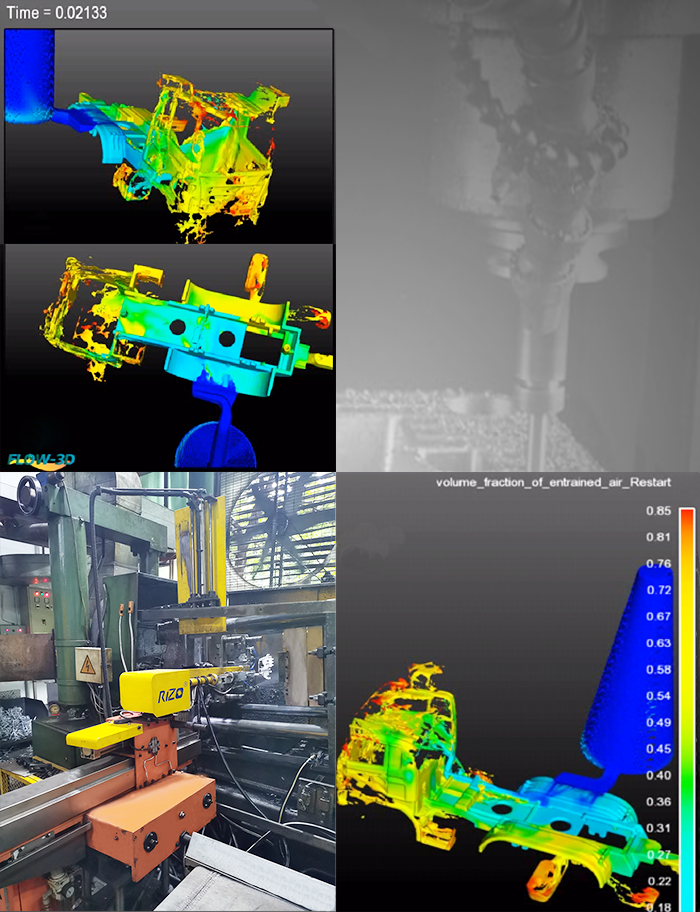

Se trata de aplicaciones exigentes para el utillaje y un gran reto relativo para los equipos de diseño y fabricación de utillaje, pero nuestros equipos técnicos de ingeniería y producción cualificados se enfrentaron a los retos de hacer un análisis sistemático de DFM, utilizar el software Flow 3d para simular y encontrar el mejor método de fundición y diseño del molde. Finalmente, el diseño del molde y el mecanizado se adelantaron a la solicitud del cliente y el molde ha funcionado bien en el taller del cliente, incluso cuando se ha superado la vida útil del molde.

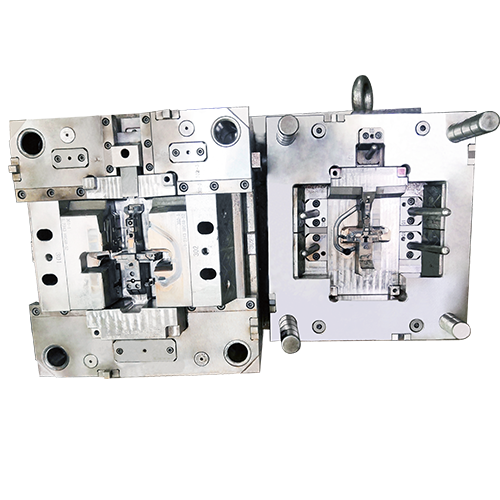

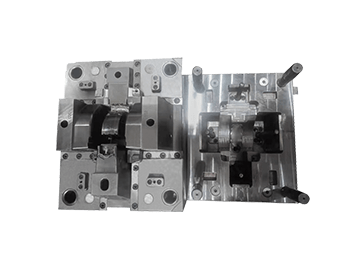

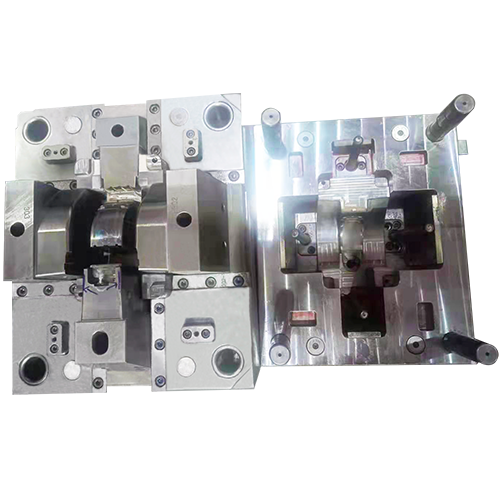

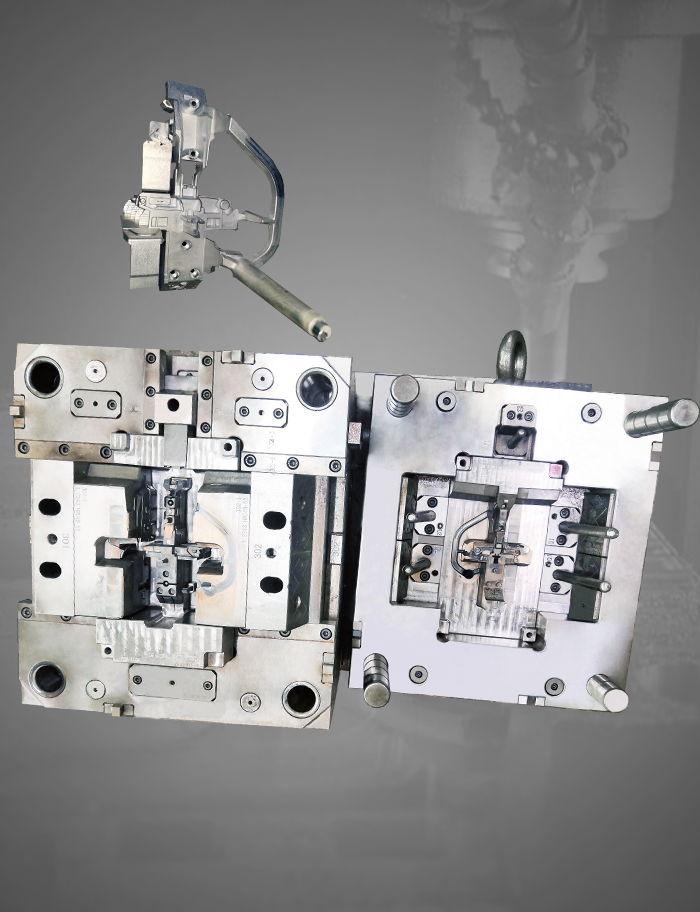

Parámetro del molde del modelo a escala de clase alta:
Componentes estándar de Hasco.
Tamaño de la pieza: Anchura 80X Largo 210 x Grosor 77 mm
Material: Aleación de zinc
Acero de inserción: 1.2343 HRC 48~50
Encogimiento: 4‰
Sistema corredor de molde: Canal frío con regulador de temperatura
Carrera del eyector: 50mm
Peso total del molde: 1.8t
Dimensiones externas del molde: Anchura496 x Largo 746 x Grosor 596 (Anchura 19.53” x Largo 29.37” x Grosor 23.46”)
