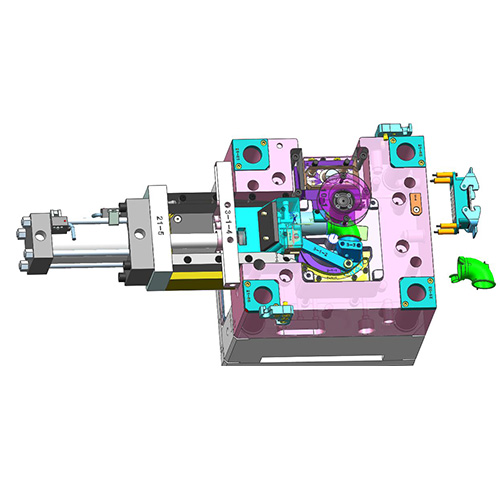

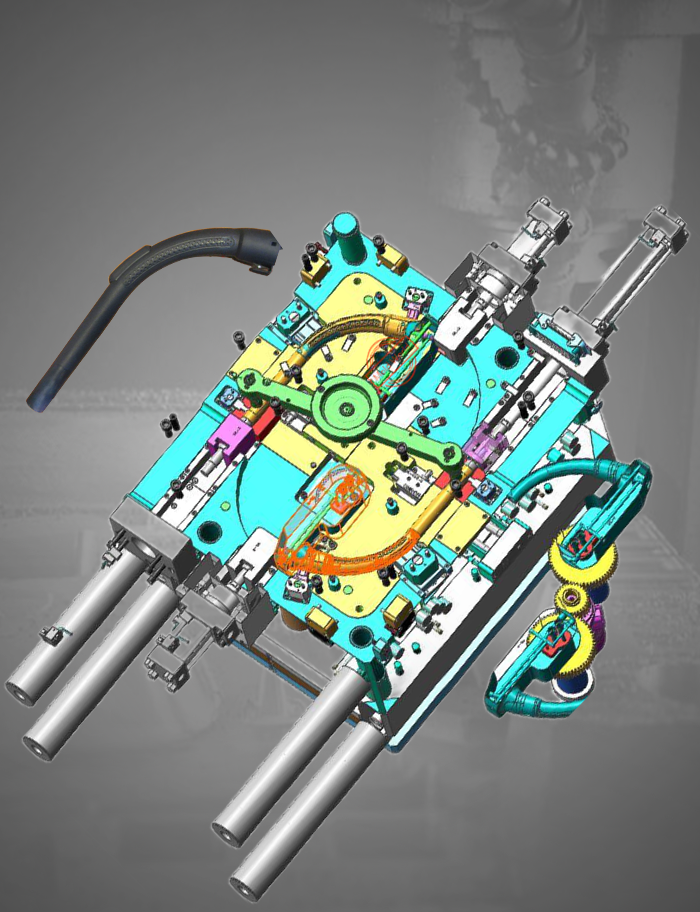

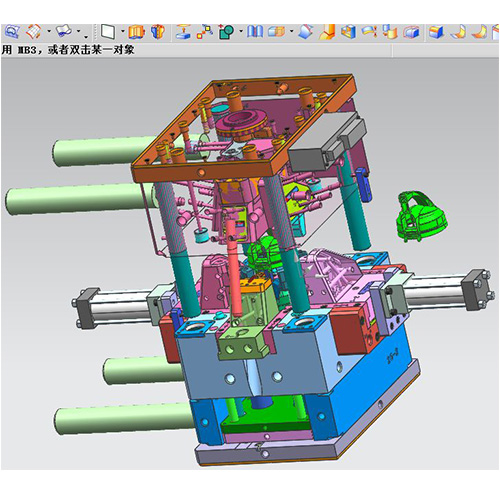

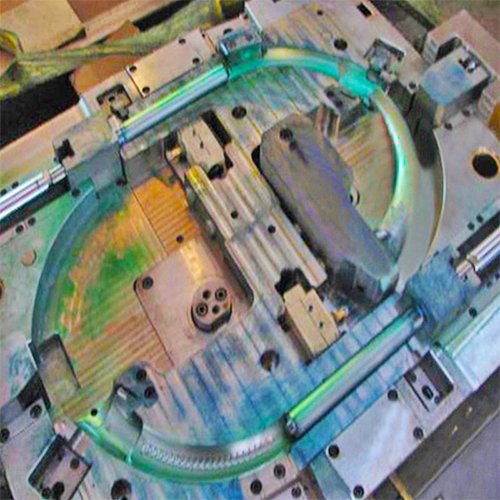

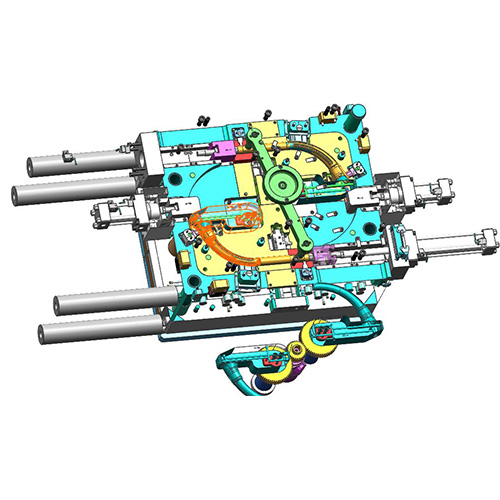

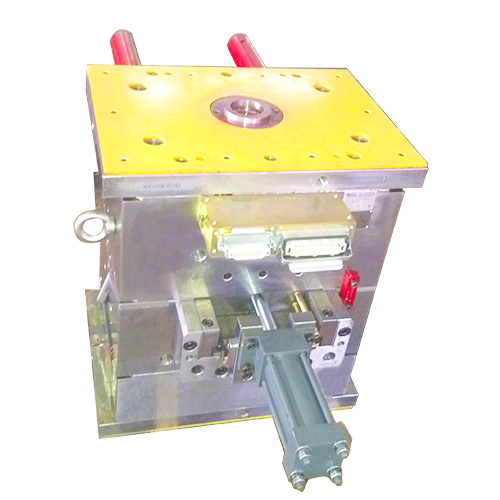

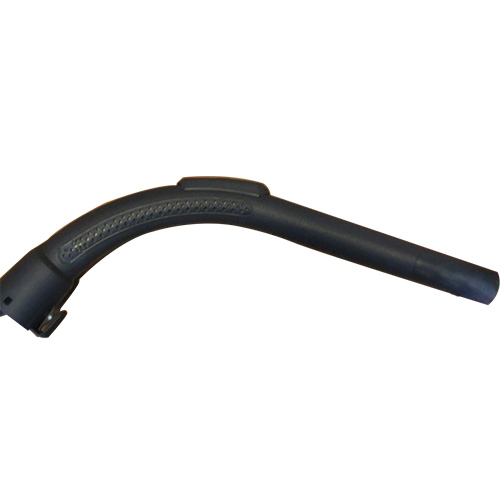

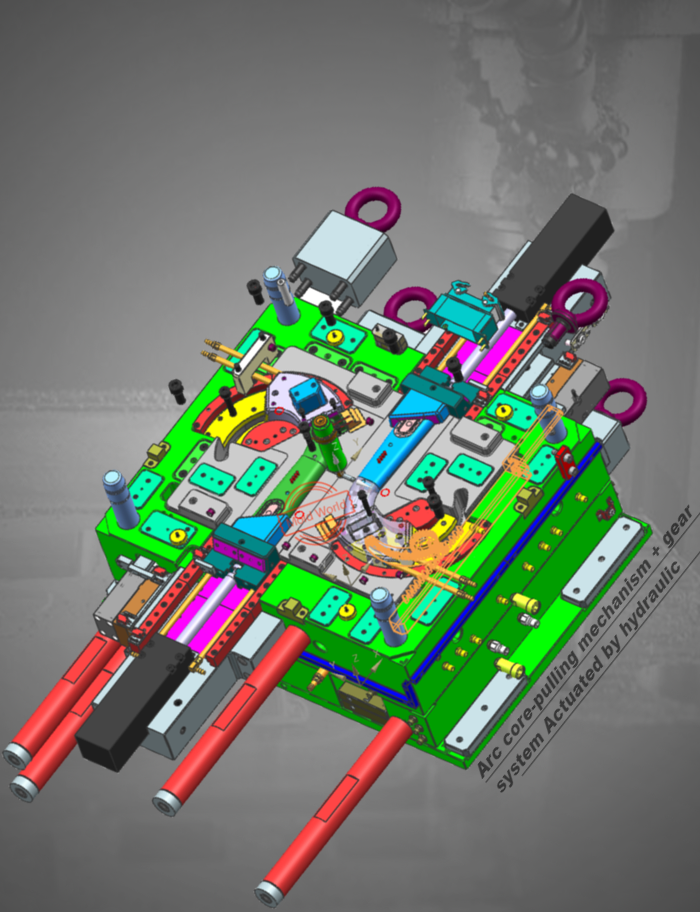

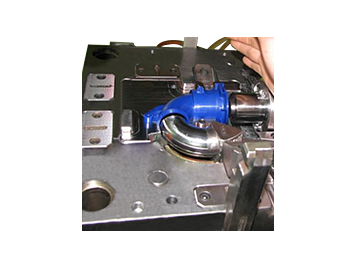

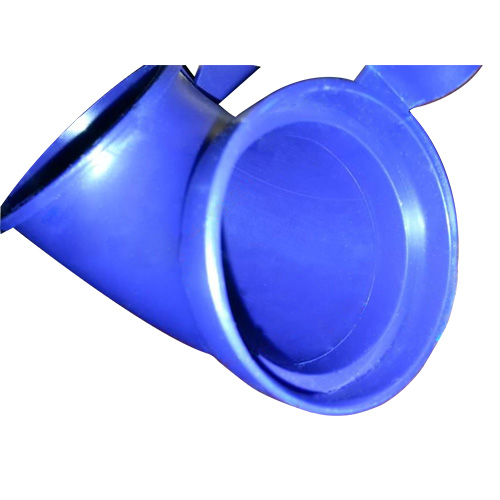

Las piezas de plástico de los accesorios de tubería y la forma del codo a menudo necesitan ser desmoldeadas con un molde de estructura de arco de núcleo-tracción, también llamado con molde de arco de núcleo-tracción. Generalmente el molde consiste en un mecanismo de manivela o un sistema de engranajes, accionado por el pasador de ángulo del deslizador, el cilindro hidráulico o el motor, algunas veces diseñan la estructura en el molde con deslizadores de acción de dos etapas cuando la tubería con ajuste a presión u hoyuelos internos.

Para los accesorios de tubería estándar y piezas de codo (basado en EN13480, ASME B31 u otras normas) que son fáciles de comprar en la comercialización. Pero muchos productos de la industria con la tubería no estándar o codo que no puede ser reemplazado con las normas. Si se necesita una gran cantidad, un material especial o una propiedad mecánica única, la mejor opción es desarrollar un molde (de inyección o fundición a presión) para la producción en masa.

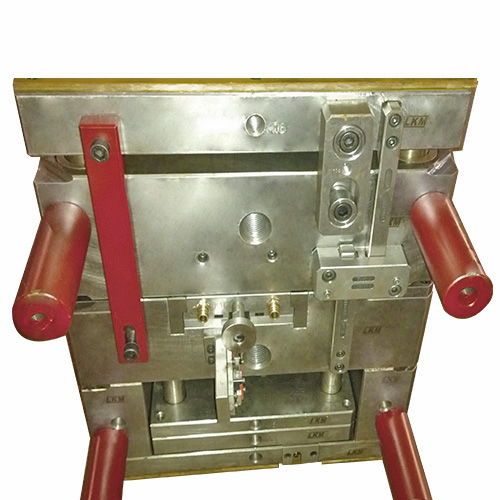

En lo que respecta a los moldes, lo que el fabricante de molde suele encontrar es el diseño del mecanismo de extracción del núcleo del arco que tendrá un impacto directo en el coste del molde, la resistencia de las molde, la fabricación de las molde o el calendario de desarrollo del proyecto y el posterior mantenimiento de las molde. El mecanismo de extracción del núcleo del arco normalmente incorpora las siguientes estructuras críticas:

1. Mecanismo de manivela.
2. Enlace de cuatro barras.
3. Deslizador de acción de dos pasos diseñado en el molde si la tubería o el codo con ajuste a presión interior, hoyuelos internos o roscas. (El primer paso accionado por el perno de ángulo o el cilindro hidráulico, el segundo paso accionado por el motor.)
4. Sello dinámico del diseño del sistema de refrigeración y aceite.
